體系認證
ISO9001: 2015/ISO質量管理體系
ISO14001: 2015/環境管理體系
ISO45001: 2018/國際職業健康安全管理體系認證
產品認證
IEC 61215 / IEC 61730 / CQC / TUV / CE

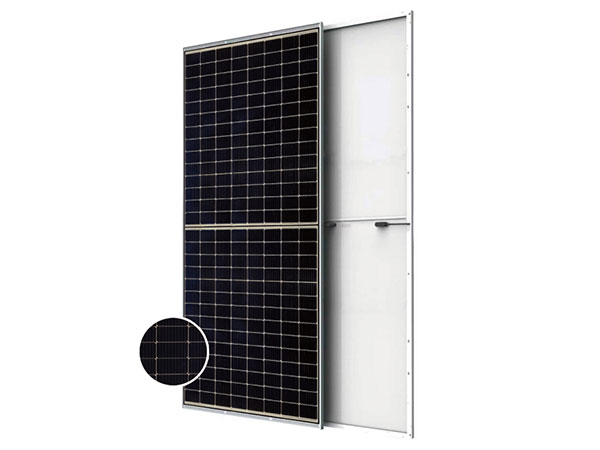

組件特性
更高功率更低成本
組件功率高達715W, 組件效率高達21.56%。
工作電流低
內損小，組件發熱小，安全系數高。
多主柵技術
減小電流收集、匯流距離，有效降低電流損失，提高組件輸出功率。
超強合金邊框
可承載5400Pa雪荷載及2400Pa風荷載。
小電池片多主柵焊接
有效降低隱裂及遮擋影響。

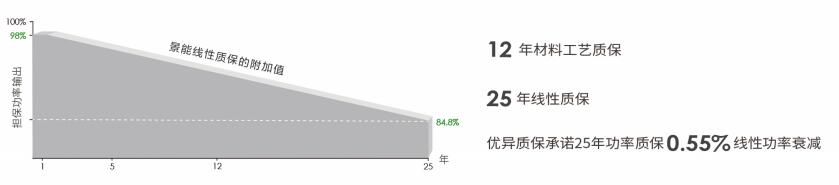

12年產品質保、30年功率質保
首年衰減小于2%，線性衰減小于0.55%
尺寸圖
包裝標準
平板車運輸裝車量(車型：高低板-車總長17.5米，高板長度3.5-4.5米)
每托尺寸 2500×1230×1490 34塊/托，23小托/車，782塊/車
結構參數
| 電池片類型 | 單晶雙面PERC |
| 半片電池片數目 | 224 ( 8*14+8*14) |
| 組件尺寸 | 2410*1376*35mm |
| 組件重量 | 36kg |
| 上表面玻璃材質 | 3.2mm高透鋼化玻璃 |
| 背板 | 白色 |
| 邊框 | 陽極氧化鋁合金 |
| 接線盒 | IP68，1500VDC， |
| 接線盒線纜 | TUV1*4.0mm2 |
| 線纜長度 | 300mm （不含連接器） |

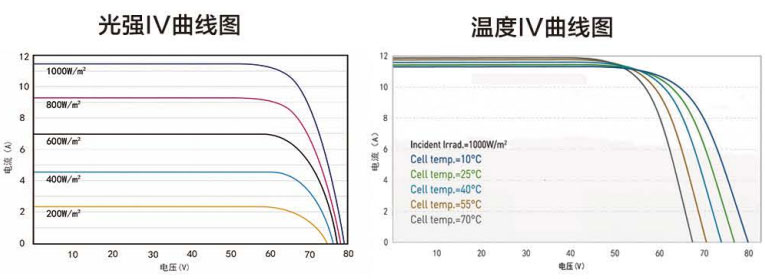

曲線圖
電性能參數
| 組件型號 | JN-BM6/224- 680W |
JN-BM6/224- 685W |
JN-BM6/224- 690W |
JN-BM6/224- 695W |
JN-BM6/224- 700W |
JN-BM6/224- 705W |
JN-BM6/224- 710W |
JN-BM6/224- 715W |
||||||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| 最大功率（ Pmax) | 680 | 507.6 | 685 | 510 | 690 | 513.7 | 695 | 518.6 | 700 | 522.7 | 705 | 525.5 | 710 | 528.7 | 715 | 535.2 |
| 最佳工作電壓（ Vmp) | 63.80 | 59.4 | 64.02 | 59.69 | 64.19 | 59.76 | 64.38 | 59.93 | 64.58 | 60.15 | 64.8 | 60.33 | 64.97 | 60.5 | 65.18 | 60.69 |
| 最佳工作電流（ Imp) | 10.66 | 9.21 | 10.7 | 9.19 | 10.75 | 9.2 | 10.8 | 9.2 | 10.84 | 9.23 | 10.88 | 9.23 | 10.93 | 9.25 | 10.97 | 9.26 |
| 開路電壓（ Voe) | 75.90 | 71.14 | 76.09 | 71.34 | 76.28 | 71.42 | 76.48 | 71.66 | 76.68 | 71.89 | 76.87 | 72.02 | 77.06 | 72.13 | 77.27 | 72.45 |
| 短路電流（ lsc) | 11.38 | 8.55 | 11.38 | 8.57 | 11.39 | 8.61 | 11.40 | 8.66 | 11.41 | 8.69 | 11.42 | 8.72 | 11.44 | 8.76 | 11.45 | 8.8 |
| 組件效率 | 20.51% | 20.66% | 20.81% | 20.96% | 21.11% | 21.26% | 21.41% | 21.56% | ||||||||
| 工作溫度范圍（℃） | -40℃~+85℃ | |||||||||||||||
| 最大系統電壓 | 1500DC(IEC) | |||||||||||||||
| 最大額定熔絲電流 | 20A | |||||||||||||||
| 輸出功率公差 | 0~10W | |||||||||||||||
| 最大功率（ Pmax ）的溫度系數 | -0.34% | |||||||||||||||
| 開路電壓（ Voc ）的溫度系數 | -0.26% | |||||||||||||||
| 短路電流（ lsc ）的溫度系數 | 0.05% | |||||||||||||||
| 名義電池工作溫度（ NOTC) | 41±3℃ | |||||||||||||||

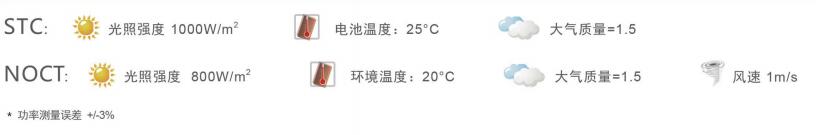

| STC測試條件：大氣質量AM1.5，輻照度1000W/m2，電池溫度25℃，功率測量誤差+/-3% | ||||||||||||||||
| NOCT測試條件：輻照度800W/m2，電池溫度20℃，風速1m/s | ||||||||||||||||
| 本技術參數文件中包含的技術參數可能略有偏差，景能并不保證其完全準確無誤。由于不斷創新、研發和產品改良，景能有權在不事先通知的情況下，隨時調整本技術參數文件中的信息。 客戶簽訂合同時應獲取最新版的技術參數文件，并將其作為雙方當事人簽訂的有約束力的合同的組成部分。 |
||||||||||||||||
