體系認證
ISO9001: 2015/ISO質量管理體系
ISO14001: 2015/環境管理體系
ISO45001: 2018/國際職業健康安全管理體系認證
產品認證
IEC 61215 / IEC 61730 / CQC / TUV / CE

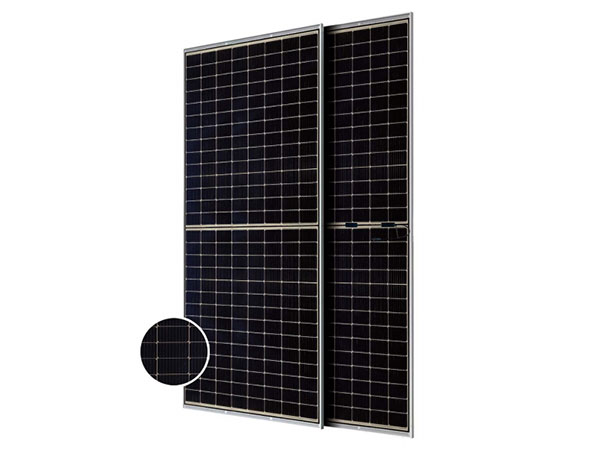

組件特性
更高功率更低成本
組件功率高達710W, 組件效率高達21.3%。
工作電流低
內損小，組件發熱小，安全系數高。
多主柵技術
減小電流收集、匯流距離，有效降低電流損失，提高組件輸出功率。
超強合金邊框
可承載5400Pa雪荷載及2400Pa風荷載。
小電池片多主柵焊接
有效降低隱裂及遮擋影響。

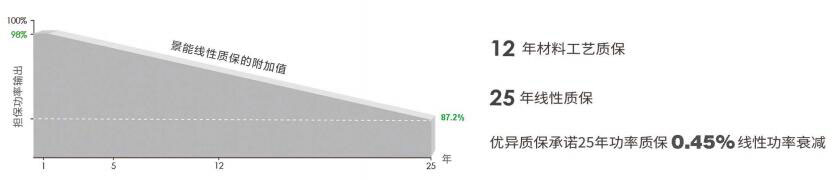

12年產品質保、30年功率質保
首年衰減小于2%，線性衰減小于0.45%
業內領先的線性質保

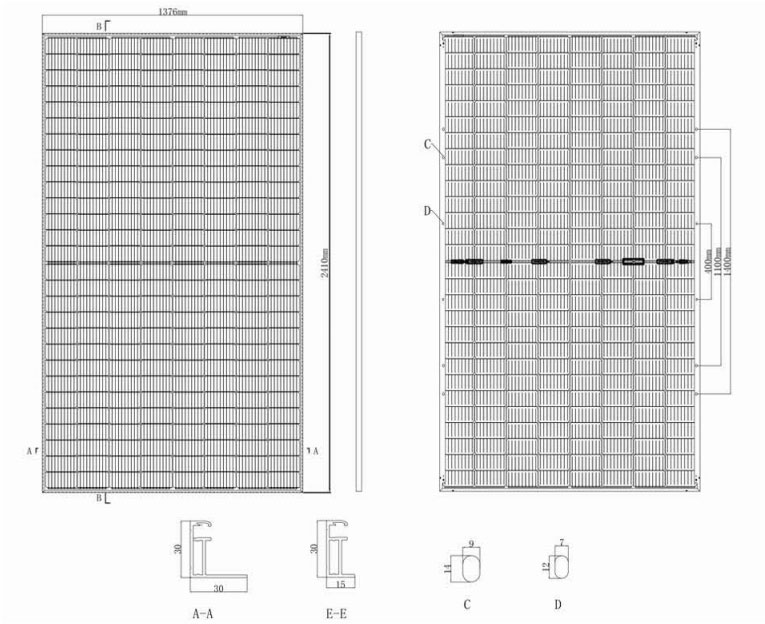

尺寸圖
包裝標準
平板車運輸裝車量(車型：高低板-車總長17.5米，高板長度3.5-4.5米)
每托尺寸 2500×1230×1490 34塊/托，23小托/車，782塊/車
結構參數
| 電池片類型 | 單晶雙面PERC |
| 半片電池片數目 | 224 ( 8*14+8*14) |
| 組件尺寸 | 2410*1376*30mm |
| 組件重量 | 42kg |
| 上表面玻璃材質 | 2.0mm高透減反射鍍膜鋼化玻璃 |
| 下表面玻璃材質 | 2.0mm高透鋼化玻璃 |
| 邊框 | 陽極氧化鋁合金 |
| 接線盒 | IP68，1500VDC， |
| 接線盒線纜 | TUV1*4.0mm2 |
| 線纜長度 | 300mm （不含連接器） |
曲線圖
電性能參數
| 組件型號 | JN-BM6/224G- 675W |
JN-BM6/224G- 680W |
JN-BM6/224G- 685W |
JN-BM6/224G- 690W |
JN-BM6/224G- 695W |
JN-BM6/224G- 700W |
JN-BM6/224G- 705W |
JN-BM6/224G- 710W |
||||||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| 最大功率（ Pmax) | 675 | 502.4 | 680 | 507.1 | 685 | 510.3 | 690 | 514.8 | 695 | 518.2 | 700 | 521.1 | 705 | 525.8 | 710 | 529.4 |
| 最佳工作電壓（ Vmp) | 62.97 | 58.65 | 63.2 | 58.83 | 63.43 | 59.08 | 63.6 | 59.19 | 63.77 | 59.34 | 63.99 | 59.59 | 64.21 | 59.78 | 64.37 | 59.96 |
| 最佳工作電流（ Imp) | 10.72 | 8.59 | 10.76 | 8.62 | 10.8 | 8.66 | 10.85 | 8.7 | 10.9 | 8.74 | 10.94 | 8.77 | 10.98 | 8.81 | 11.03 | 8.84 |
| 開路電壓（ Voe) | 75.07 | 70.39 | 75.27 | 70.48 | 75.52 | 70.78 | 75.69 | 70.98 | 75.86 | 71.08 | 76.06 | 71.34 | 76.3 | 71.42 | 76.46 | 71.66 |
| 短路電流（ lsc) | 11.41 | 9.23 | 11.43 | 9.23 | 11.43 | 9.24 | 11.44 | 9.24 | 11.45 | 9.24 | 11.46 | 9.25 | 11.47 | 9.28 | 11.49 | 9.28 |
| 組件效率 | 20.35% | 20.51% | 20.66% | 20.81% | 20.96% | 21.11% | 21.26% | 21.41% | ||||||||
| 工作溫度范圍（℃） | -40℃~+85℃ | |||||||||||||||
| 最大系統電壓 | 1500DC(IEC) | |||||||||||||||
| 最大額定熔絲電流 | 20A | |||||||||||||||
| 輸出功率公差 | 0~10W | |||||||||||||||
| 最大功率（ Pmax ）的溫度系數 | -0.34% | |||||||||||||||
| 開路電壓（ Voc ）的溫度系數 | -0.26% | |||||||||||||||
| 短路電流（ lsc ）的溫度系數 | 0.05% | |||||||||||||||
| 名義電池工作溫度（ NOTC) | 41±3℃ | |||||||||||||||
| 最大功率雙面率 | 70% | |||||||||||||||
本技術參數文件中包含的技術參數可能略有偏差，景能并不保證其完全準確無誤。由于不斷創新、研發和產品改良，景能有權在不事先通知的情況下，隨時調整本技術參數文件中的信息。 |
||||||||||||||||
| STC測試條件：大氣質量AM1.5，輻照度1000W/m2，電池溫度25℃，功率測量誤差+/-3% | ||||||||||||||||
| NOCT測試條件：輻照度800W/m2，電池溫度20℃，風速1m/s | ||||||||||||||||
| 最大功率雙面率＝背面STC最大輸出功率/正面STC最大輸出功率，最大功率雙面率公差＝±5% | ||||||||||||||||
背面增益
| 組件型號 | JN-BM6/224G- 675W |
JN-BM6/224G- 680W |
JN-BM6/224G- 685W |
JN-BM6/224G- 690W |
JN-BM6/224G- 696W |
JN-BM6/224G- 700W |
JN-BM6/224G- 705W |
JN-BM6/224G- 710W |
|||||||||||||||
| 5% | 最大功率(Pmax) | 708.75 | 714 | 719.25 | 724.5 | 729.75 | 735 | 740.25 | 745.5 | ||||||||||||||
| 組件效率 | 21.37% | 21.53% | 21.69% | 21.85% | 22.01% | 22.16% | 22.32% | 22.48% | |||||||||||||||
| 10% | 最大功率(Pmax) | 742.5 | 748 | 753.5 | 759 | 764.5 | 770 | 775.5 | 781 | ||||||||||||||
| 組件效率 | 22.39% | 22.56% | 22.72% | 22.89% | 23.05% | 23.22% | 23.39% | 23.55% | |||||||||||||||
| 20% | 最大功率(Pmax) | 810 | 816 | 822 | 828 | 834 | 840 | 846 | 852 | ||||||||||||||
| 組件效率 | 24.43% | 24.61% | 24.79% | 24.97% | 25.15% | 25.33% | 25.51% | 25.69% | |||||||||||||||
| 30% | 最大功率(Pmax) | 877.5 | 884 | 890.5 | 897 | 903.5 | 910 | 916.5 | 923 | ||||||||||||||
| 組件效率 | 26.46% | 26.66% | 26.85% | 27.05% | 27.25% | 27.44% | 27.64% | 27.83% | |||||||||||||||
